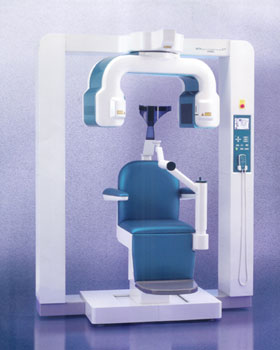

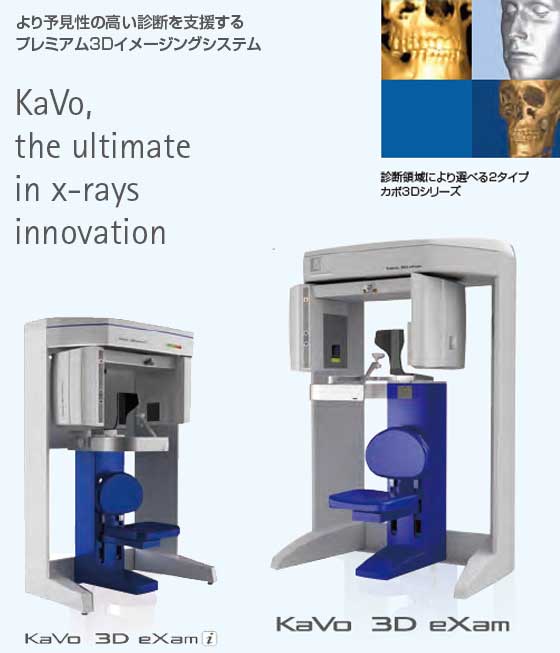

高感度デジタルＣＴ（3DXCT・PDF） |
 |
 |
歯科専用に開発されたＣＴで、東海3県（愛知・岐阜・三重）で３台のみの設置です。（H18.8月統計）
Ｘ腺量が一般ＣＴの1/7以下と非常に少ないのが特徴でなおかつ高品質の画像を提供できます。
撮影時間も私服のままわずか１８秒で行われます。 |

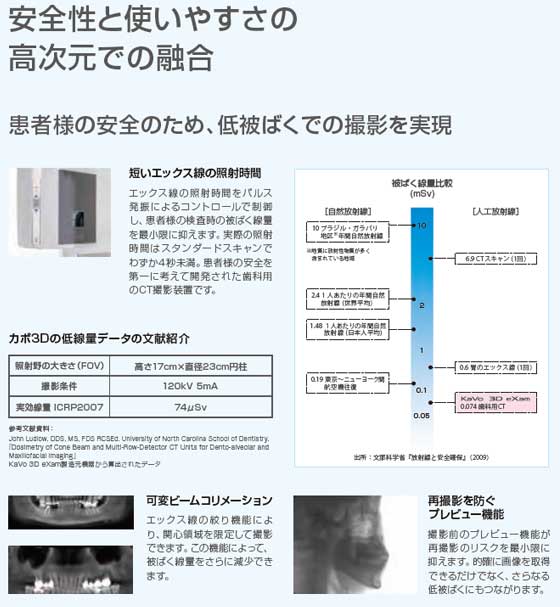

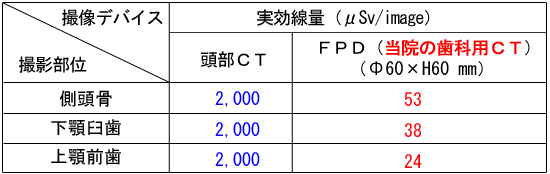

低照射線量 |
 |
実効線量計算はICRP60に従う。
ランドファントム：ファントム・ラボラトリー社 女性（１６３ｃｍ、５４ｋｇ）
蛍光ガラス線量計；アサヒテクノグラス社
照射条件：８０KV,5ｍA,17.5s(360度撮影）
|

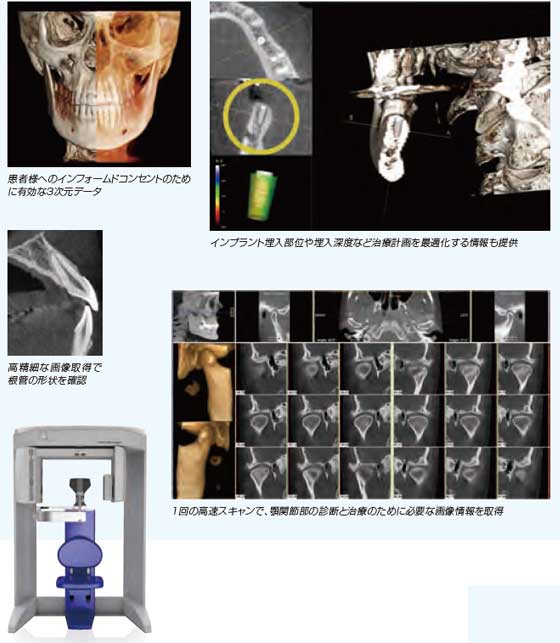

アゴの骨の立体的な画像が連続動画として３次元的に現れ避けて通りたい血管や神経の位置を把握してインプラントが確実にうてる厚みのある骨を探索できます。
また骨の厚さを正確に測定できるので骨移殖にも非常に有用です。
神経血管が複雑に交索する人体構造を立体として把握できるので手術精度を格段に向上させ安全性を高めます。
インプラントの他にも根尖病巣、顎関節、埋状歯、矯正などの診断、精査にも最適です。
困難な親知らずを抜歯する場合も三次元的な位置をしっかり確認することにより、危険な血管や神経の位置を確実に把握し、安全でスピーディな抜歯が行えます。 |
|
■歪みのないＸ線投影画像 |
| |
受像面がフラットだから、歪みのないＸ線投影画像が得られます。アナログシステムのような画像再構成前の歪み補正は必要ありません。 |
| |
 |
 |
| |
デジタル撮影
Ｘ線投影画像（ＦＰＤ）イメージ |
アナログ撮影
Ｘ線投影画像イメージ |
| |
アナログ撮影では中心から離れるにつれて方眼の間隔が歪んでいるのが確認できます。対して、デジタル（ＦＰＤ）で撮影されたものは中心から離れても歪みがありません。このため、アナログ撮影で必要不可欠な、ソフトによる歪み補正が必要ありません。 |
 |
| |
 |
| |

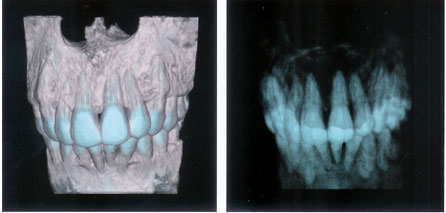

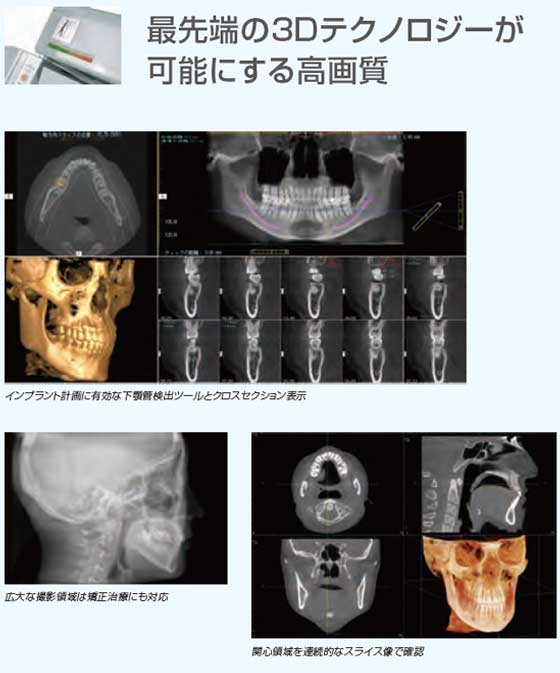

ボリュームレンダリング
３ＤＸで撮影したデータをボリュームレンダリングすることにより立体的な画像の表示が可能。
目的の部位に合わせてヒストグラムの調整や設定変更をすることにより、硬組織から軟組織まで、高精細な立体像が得られます。 |
| |
 |
リアルタイムリスライス
ボリュームレンダリングとスライス画像がリアルタイムに連動。目的部位への操作を容易にします。 |
 |
 |
| |

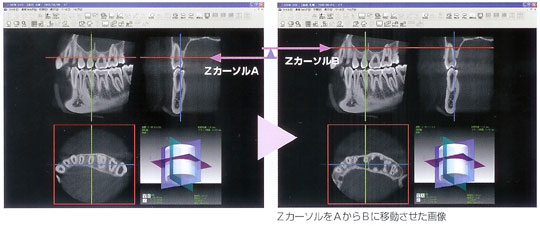

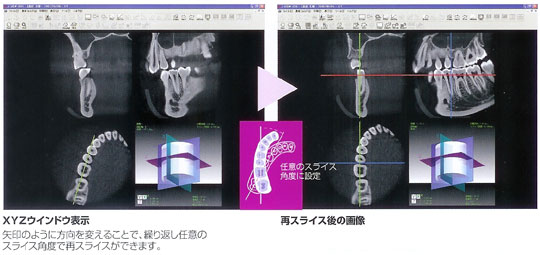

ＸＹＺウインドウ表示
ＸＹＺカーソルを任意の観察部位に合わせれば、その部位のＸＹＺ方向のスライス画像を表示します。 |
| |
 |
| |
 |
| |
 |
 |
 |
関心領域を中心とした３ＤＸ画像

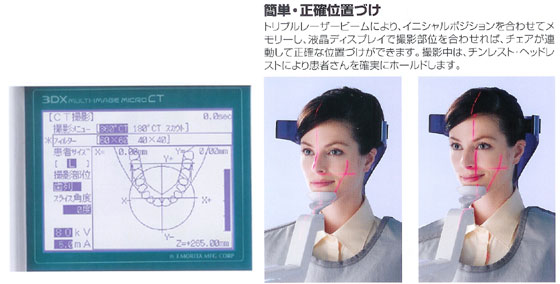

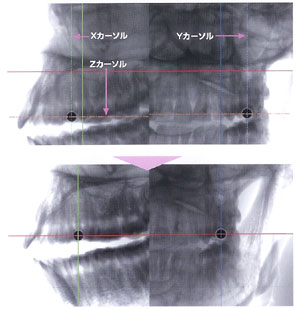

スカウト撮影による位置づけ
2方向から撮影したスカウト画像上でカーソルを関心領域に合わせることにより、自動的にチェアが動き、正確な位置づけが行われます。 |
上記の画像は、説明のために人頭骨ファントムにセラミック･ボールを関心領域の中心として挿入し、撮影しています。
※スカウト撮影（80kV、5mA）を行うと被曝線量は約6%増加します。 |
 |
 |

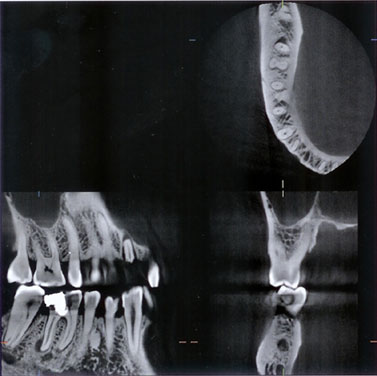

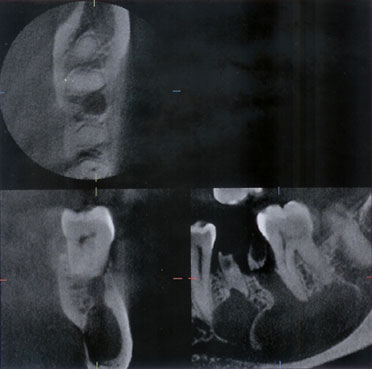

下顎嚢胞 |
 |

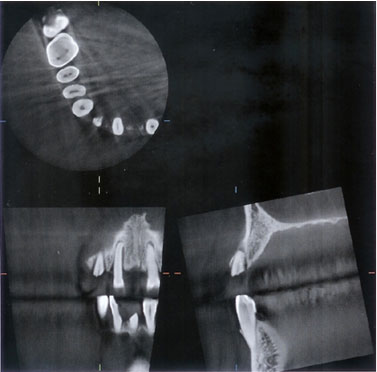

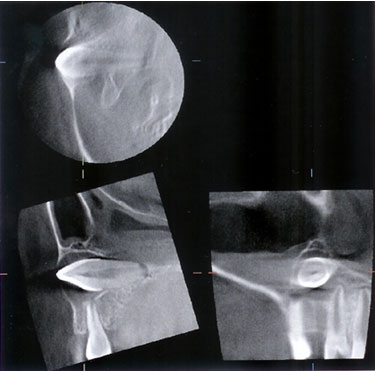

上顎3番埋伏歯 |
Φ40×Ｈ40mmでは患者さんに優しい低照射線量。
約90％の症例はこの撮像領域で対応できます。 |
 |
歯周病（骨吸収） |
 |

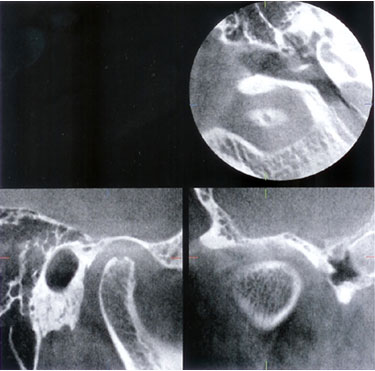

顎関節 |
 |
 |
歯根破切 |
 |

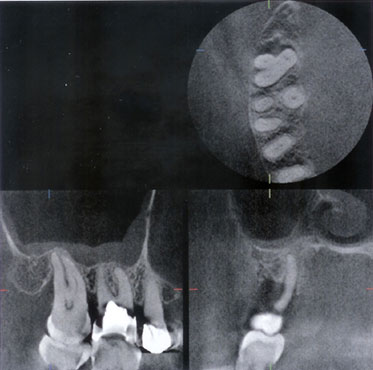

下顎根尖病巣 |
Φ60×60mmでは広い撮像領域により
上下の歯の同時観察などができます。 |
 |

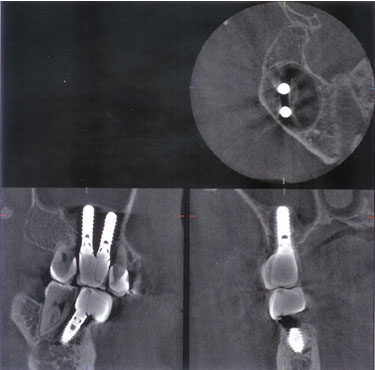

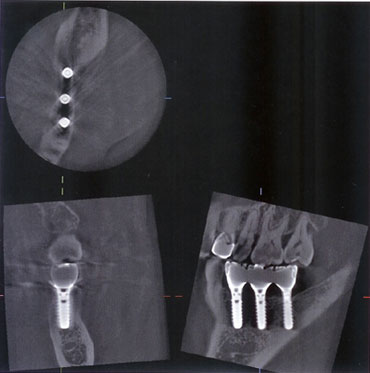

上顎インプラント |
 |
下顎インプラント |
| 画像提供： |
北千住ラジスト歯科i-View画像センター
東京都立川市 にいむら歯科医院
ドイツ ライフチッヒ大学歯科放射線学教室 |
|
